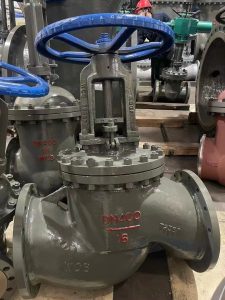

J41H手动截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等
J41H手动截止阀压力试验：
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 |
0.5-0.7 |
|||||
J41H手动截止阀零部件材料：
|
型号 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
|
工作压力（MPa） |
1.6～16.0 |
|||
|
适用温度（℃） |
≤425 |
≤150 |
||
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
||
|
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
|
|
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
||
|
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
|
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
|||
J41H手动截止阀连接尺寸1.6Mpa:
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法兰 16C |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
J41H手动截止阀连接尺寸2.5Mpa：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
